Использование гидрораспределителей для модернизации прокатного стана

Использование современных гидрораспределителей является ключевым фактором повышения эффективности, точности и надежности прокатного стана, что напрямую влияет на себестоимость производства.

Давайте подробно разберем, как и зачем это делается.

Почему гидрораспределители так важны для прокатного стана?

Прокатный стан — это агрегат, где требуются огромные усилия, точное позиционирование и быстрое управление. Гидравлические системы, сердцем которых являются распределители, идеально подходят для этих задач:

1. Создание огромных усилий: Гидравлические цилиндры могут развивать усилия в тысячи тонн для обжатия металла.

2. Высокая точность позиционирования: Позволяют точно регулировать толщину прокатываемого листа или полосы.

3. Быстрое действие: Современные распределители обеспечивают миллисекундное время отклика для управления нажимными устройствами, механизмами уравновешивания и перевалки клетей.

4. Надежность в тяжелых условиях: Правильно подобранные распределители устойчивы к вибрациям, загрязнениям и высоким температурам.

Какие задачи решают гидрораспределители в прокатном стане?

Основные зоны применения:

1. Механизмы нажимные (нажимные винты):

   • Задача: Точное регулирование зазора между валками для контроля толщины проката.

   • Роль распределителя: Управление подачей жидкости в гидроцилиндры, которые перемещают нажимные винты. Требуется высочайшая точность позиционирования и плавность хода. Здесь часто используются сервоклапаны или пропорциональные распределители.

2. Механизмы уравновешивания валков:

   • Задача: Компенсация веса верхней пары валков и вспомогательных механизмов для устранения зазоров и обеспечения стабильного контакта.

   • Роль распределителя: Постоянное поддержание заданного давления в цилиндрах уравновешивания. Требуется стабильность и быстрый отклик.

3. Механизмы перевалки рабочих валков:

   • Задача: Быстрая смена изношенных или предназначенных для другого сортамента валков.

   • Роль распределителя: Управление мощными гидроцилиндрами, которые поднимают, выдвигают и задвигают клети стана. Здесь важна скорость и надежность, часто используются электрогидравлические распределители с соленоидным управлением.

4. Системы гидроохлаждения проката:

   • Задача: Управление заслонками и форсунками, которые подают воду для контроля температуры проката (что влияет на его механические свойства).

   • Роль распределителя: Быстрое и точное открытие/закрытие гидравлических приводов заслонок.

5. Направляющие линейки и манипуляторы:

   • Задача: Задание правильного положения полосы при входе в клеть и выходе из нее.

   • Роль распределителя: Управление гидроцилиндрами, перемещающими направляющие.

Ключевые аспекты модернизации с использованием гидрораспределителей

При модернизации старых станов замена устаревших распределителей на современные дает максимальный эффект.

1. Выбор типа распределителя

• Электромагнитные (соленоидные) распределители:

  • Плюсы: Просты, надежны, недороги.

  • Минусы: Дискретное управление (вкл/выкл), возможны гидроудары.

  • Применение: Вспомогательные механизмы, где не требуется высокая точность (перевалка, зажимы).

• Пропорциональные распределители:

  • Плюсы: Плавное и точное регулирование скорости и положения исполнительного механизма за счет изменения тока на соленоиде. Позволяют реализовать обратную связь по положению или давлению.

  • Минусы: Выше стоимость, сложнее в настройке.

  • Применение: Основа модернизации — нажимные устройства, механизмы уравновешивания. Позволяют напрямую интегрироваться с системой автоматического регулирования толщины (АРТ).

• Сервоклапаны (Сервораспределители):

  • Плюсы: Наивысшая точность и быстродействие. Способны работать в замкнутых контурах с обратной связью с очень малыми погрешностями.

  • Минусы: Высокая стоимость, крайне чувствительны к чистоте рабочей жидкости.

  • Применение: В самых ответственных узлах современных высокоскоростных станов, где требуется сверхточное регулирование.

2. Интеграция с системой управления

Сама по себе установка нового распределителя ничего не даст. Ключ модернизации — интеграция в АСУ ТП (Автоматизированную Систему Управления Технологическим Процессом).

• Обратная связь: Датчики положения (линейные преобразователи) и датчики давления постоянно передают данные в контроллер (ПЛК).

• ПЛК (Программируемый логический контроллер): Сравнивает заданные параметры (толщину) с фактическими и формирует управляющий сигнал для пропорционального распределителя.

• Цифровые интерфейсы: Современные распределители часто имеют шинные интерфейсы (например, CANopen, PROFIBUS), что упрощает подключение и настройку.

3. Повышение надежности гидросистемы

Модернизация — это также возможность улучшить смежные компоненты:

• Система фильтрации: Установка фильтров тонкой очистки для защиты чувствительных пропорциональных и сервораспределителей.

• Система охлаждения: Обеспечение стабильной температуры масла для сохранения точности работы.

• Качество гидравлической жидкости: Переход на более качественные жидкости с улучшенными антиизносными свойствами.

Преимущества модернизации

1. Повышение точности прокатки: Снижение разнотолщинности продукции, что соответствует более высоким стандартам качества.

2. Увеличение производительности: За счет более быстрых операций (например, перевалки валков) и сокращения времени на переналадку.

3. Снижение брака: Точное управление минимизирует риск дефектов.

4. Экономия энергии: Оптимизированные гидравлические циклы снижают энергопотребление.

5. Снижение эксплуатационных затрат: Современные распределители более долговечны, а их диагностика проще благодаря встроенным датчикам.

6. Повышение гибкости: Легко перенастраивать параметры прокатки под новый продукт через программное обеспечение.

Пример схемы модернизации узла

До модернизации: Нажимное устройство управляется старым золотниковым распределителем с ручным или простейшим электромеханическим управлением. Толщина регулируется оператором "на глаз" или по устаревшей системе АРТ.

После модернизации:

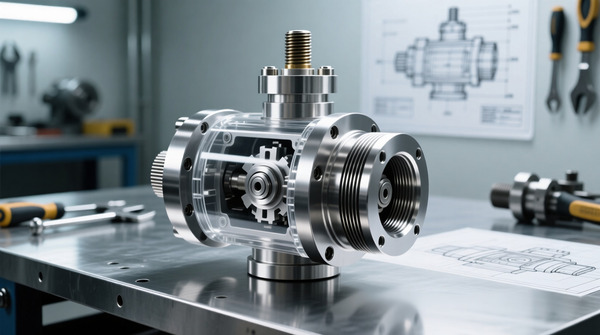

1. Установлен пропорциональный гидрораспределитель ве 6 14.

2. Установлены высокоточные датчики положения на цилиндрах.

3. ПЛК получает сигнал о текущем положении валков и задание от главного компьютера.

4. ПЛК по ПИД-алгоритму формирует аналоговый сигнал (0-10 В или 4-20 мА) на катушку пропорционального распределителя.

5. Распределитель плавно и точно подает жидкость в цилиндр, перемещая его на нужную величину.

6. Система работает в режиме реального времени, постоянно подстраиваясь, компенсируя износ валков и температурные деформации.

Заключение

Использование современных гидрораспределителей, особенно пропорциональных и сервораспределителей, в сочетании с передовой системой АСУ ТП — это не просто замена "железа", а коренная модернизация всего технологического процесса прокатки. Это инвестиция, которая окупается за счет повышения качества продукции, увеличения выхода готовой продукции и снижения себестоимости производства.
